Clean Room
Clean Room 개요
클린룸이란 공기부유입자의 농도를 명시된 청정도 수준이하로 제어하고, 또한 그 공간에 공급되는 재료, 약품, 물 등에 대해서도 요구되는 청정도가 유지되며, 필요에 따라서 온도/습도/정전기/실내압력/소음/진동 등의 환경조건 등에 대해서도 제어 및 관리가 행하여지는 공간을 말한다.
그외에 실내 기류 형상과 속도/유해가스/실내 조도 등이 관리항목으로 요구되고 있다. 그리고 클린룸은 반도체 산업뿐만 아니라 정밀산업, 전자산업, 의약품제조, 식품제조산업, 광학기계, 병원, 실험실 등 광범위한 범위까지 다양하게 적용되고 있다.
또한 바이오 클린룸은 상기 클린룸에서 실내 공기중의 생물 및 무생물 입자를 제어하는 공간을 말한다.
INDUSTRIAL CLEAN ROOM (전기, 전자, 기계 분야적용)
산업용 크린룸(Industrial Clean Room)은 반도체 산업 뿐만이 아니라 정밀기기, 광학기기, 자기테이프나 사진용 필름, 인스턴트 식품의 제조와 포장, 특수인쇄 등의 I.C.R에서 요구되는 청정도는 당연히 각가의 공정에 따라 다릅니다. 그리고 CleanRoom은 외부로 부터 진애 입자등을 유입시키지 않기 위하여 시설 전체를 오염구역, 준청정구역, 청정구역으로 구성할 필요가 있습니다.
이 구역간에는 Air Shower나 Pass Box를 통한 출입을 하여 공간과 공간사이에 공기의 유통을 막으며 각 공간에는 공기의 역류등을 방지하기 위하여 Damper를 사용하여 효율적인 청정도 유지를 기하여야 합니다.
BIO CLEAN ROOM (식품, 의료, 화장품 등 첨단 바이오 테크놀러지의 적용)
바이오 크린룸(Bio Clean Room, 약칭 BCR)은 생물학적 오염이 제어되는 청정실을 말합니다. 미생물을 제어대상으로 하는 BCR(Bio Logical Clean Room)은 의약품 제조 공정의 GMP(Good Manufacturing Practice : 우수 의약품의 제조 관리 기준)와 병원 수술실에서의 무균화의 필요성에 의해 발전해 왔습니다.
또한 식품, 화장품 산업에서도 점차 GMP에 준하는 Clean Room이 적용되고 있으며 이미 레토르트 식품, 저장기간이 긴 식품(간장, 된장, 햄, 소시지 등)의 제조 공정과 주류와 음료 충진 공정 등에서는 크린룸이 적용되고 있습니다.
Clean Room의 5원칙
| 원칙 | 내용 |
|---|---|
| 1. 먼지의 침입 방지 | 공급 계통에 필터를 설치한다. Duct에서의 공기 Leak 방지. 실내의 정압을 유지한다. |
| 2. 발생된 먼지의 제거 | 오염된 공기를 배출한다. 필터로 여과된 청정공기를 공급한다. 청정공기의 환기횟수를 늘린다. |
| 3. 먼지 발생의 억제 | 저발진성 재료의 선택적 사용 Class를 고려한 기자재의 선별 사용. 청정실용 방진의류 착용. |
| 4. 먼지로부터 제품의 보호 | Clean bench 이용 작업영역 지정 작업. 전용 Carrier Box의 이용. 보관장소의 Clean화. |
| 5. 설비 | Air Shower. Pass Box. |

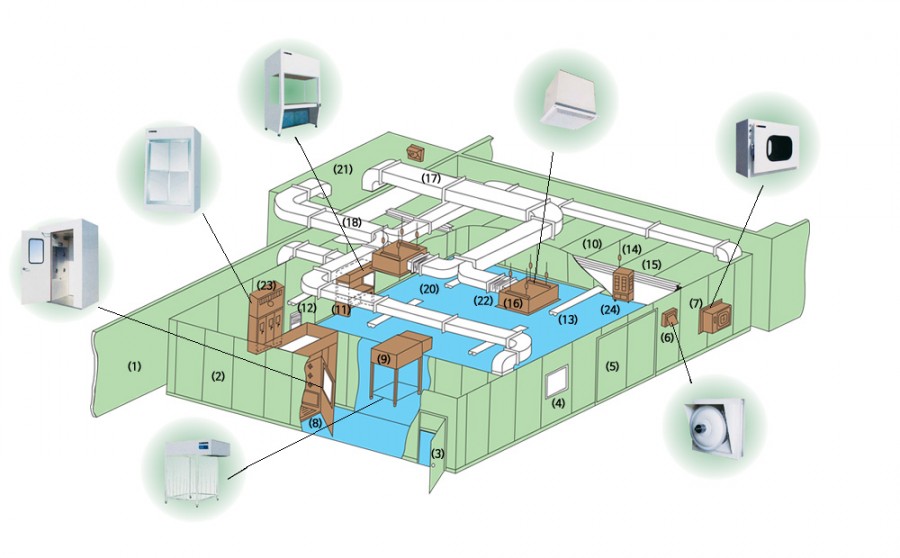

Clean Room 시스템
| 1. 건물벽 | 건물벽 |
|---|---|
| 2. PARTITION | 외부와 클린룸 내부 단열 및 룸용도에 맞게 규획 |
| 3. 전실 DOOR | 작업자가 클린룸으로 가기 전 전실로 출입하는 Door |
| 4. 창 | 클린룸 내 작업환경을 클린룸 외부에서 확인 |
| 5. 특수물품 반입문 | 클린룸내 장비를 반입하기 위한 Door |
| 6. RELIEF DAMPER | 실내압을 일정하게 유지 |
| 7. PASS BOX | 실이 접하는 벽에 설치되어 물건의 운반에 따르는 오염을 최소화하기 위해 사용 |
| 8. AIR SHOWER | 사람이나 물건이 클린룸에 입실 시 외부의 오염물질이 클린룸내에 유입되는 것을 방지 |
| 9. CLEAN BOOTH | 국부적으로 청정공간을 간단히 얻기 위해 사용 |
| 10. PANEL | Panel |
| 11. CLEAN BENCH | 클린룸 내에서 국부적으로 안전한 청정환경을 얻기 위해 사용 |
| 12. RETURN GRILL | Return Air를 흡입 |
| 13. 조명등 | 클린룸 조명 |
| 14. HANGER | HANGER |
| 15. 천정보강 I-BEAM | 천정보강 I-BEAM |
| 16. HEPA FILTER UNIT | HEPA FILTER UNIT |
| 17. SUPPLY DUCT | SUPPLY DUCT |
| 18. RETURN DUCT | Return Air가 통과하는 관 |
| 19. ROUND MOLD(AL) | ROUND MOLD(AL) |
| 20. 바닥 | 바닥 |
| 21. AIR HANDLING UNIT | 일정한 공간을 인간이 활동하기에 알맞은 온습도, 기류 분포로 조절하고, 동시에 공기 속의 먼지 등을 제거 |
| 22. DAMPER | DAMPER |
| 23. CLEAN LOCKER | 클린룸에 출입하는 작업자의 무진복을 청정상태로 보관하기 위한 장비 |
| 24. RACK | RACK |
